Gráfico de Burbuja en Excel con Datos de Producción
Visualiza la producción acumulada de tus pozos en un mapa de burbujas
Yacimientos
Producción
Excel
Aprende a crear un gráfico de burbuja (Bubble Chart) en Excel para representar tres variables simultáneamente: ubicación del pozo (X, Y) y producción acumulada como tamaño de la burbuja. Incluye video paso a paso.
¿Qué es un Gráfico de Burbuja?
Un gráfico de burbuja (Bubble Chart) es una extensión del gráfico de dispersión que permite representar tres variables simultáneamente: dos en los ejes X-Y y una tercera como el tamaño de la burbuja. En ingeniería de yacimientos es extremadamente útil porque podemos visualizar en un solo gráfico:
- Posición del pozo (coordenadas X, Y)
- Producción acumulada (Np, Gp, Wp) como el tamaño de cada burbuja
El resultado es un “mapa” simplificado donde inmediatamente se identifican los pozos más productores y su ubicación relativa en el campo.
¿Cuándo usar un Bubble Chart?
Úsalo cuando necesites comunicar rápidamente la distribución espacial de la producción en un campo. Es ideal para presentaciones ejecutivas, reportes mensuales y diagnóstico visual de dónde se concentra la producción.
Video: Paso a Paso en Excel
En este video se muestra el procedimiento completo para crear el gráfico de burbuja en Excel:
Los Datos

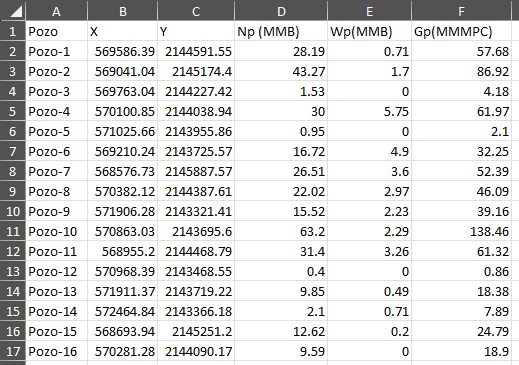

Trabajamos con 16 pozos de un campo petrolero. La tabla contiene coordenadas UTM (X, Y) y la producción acumulada de cada fluido:
| Columna | Descripción | Unidades |
|---|---|---|
| Pozo | Nombre del pozo | — |
| X | Coordenada UTM Este | m |
| Y | Coordenada UTM Norte | m |
| Np | Producción acumulada de aceite | MMB (millones de barriles) |
| Wp | Producción acumulada de agua | MMB |
| Gp | Producción acumulada de gas | MMMPC (miles de millones de pies cúbicos) |
Resumen rápido del campo:
| Estadística | Np (MMB) | Wp (MMB) | Gp (MMMPC) |
|---|---|---|---|
| Total del campo | 313.67 | 28.81 | 653.14 |
| Pozo más productor | Pozo-10 (63.20) | Pozo-4 (5.75) | Pozo-10 (138.46) |
| Pozo menos productor | Pozo-12 (0.40) | Pozo-3, 5, 12, 16 (0) | Pozo-12 (0.86) |
| Promedio por pozo | 19.60 | 1.80 | 40.82 |
Paso 1 — Preparar los datos
Los datos ya están organizados en la estructura correcta para el gráfico de burbuja:
- Eje X: Coordenada X del pozo (columna B)
- Eje Y: Coordenada Y del pozo (columna C)
- Tamaño de burbuja: La variable que quieras visualizar — Np (columna D), Wp (columna E) o Gp (columna F)
No necesitas columnas adicionales ni fórmulas. La tabla tal como está es suficiente para crear el gráfico.
Coordenadas UTM
Las coordenadas X, Y están en metros (sistema UTM). Al graficarlas en Excel, los ejes representan aproximadamente la posición geográfica real de los pozos. No es un mapa con proyección cartográfica exacta, pero para fines de visualización es muy útil.
Paso 2 — Insertar el gráfico de burbuja
- Selecciona los datos de las columnas X, Y y Np (columnas B, C y D, incluyendo encabezados): rango B1:D17

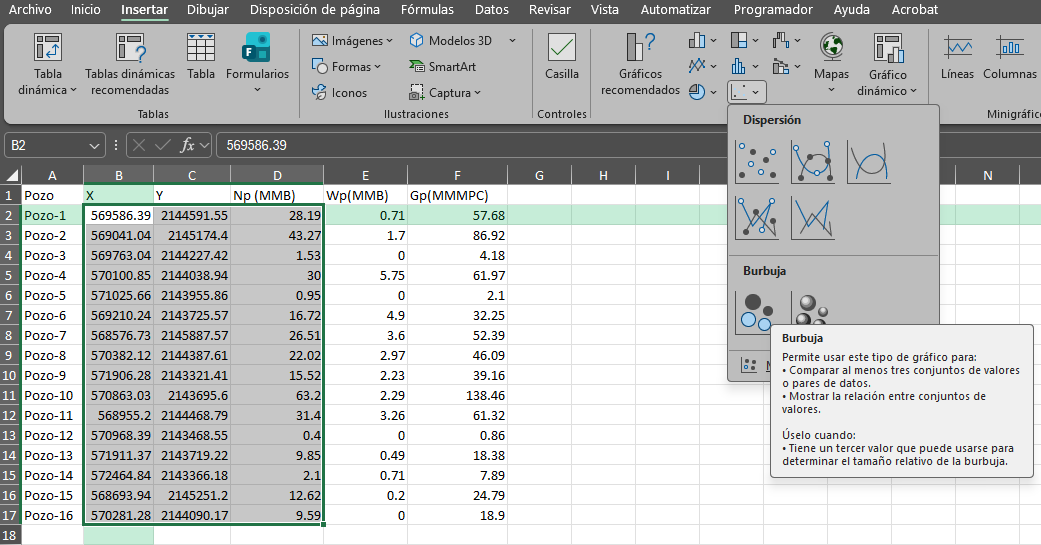

- Ve a Insertar → Gráficos → Otros gráficos → Burbuja (o en versiones recientes: Insertar → Gráfico recomendado → Burbuja)
- Excel generará automáticamente el gráfico usando X como eje horizontal, Y como eje vertical y Np como tamaño de la burbuja
Paso 3 — Configurar las series de datos
Si Excel no asigna correctamente las columnas, configúralas manualmente:

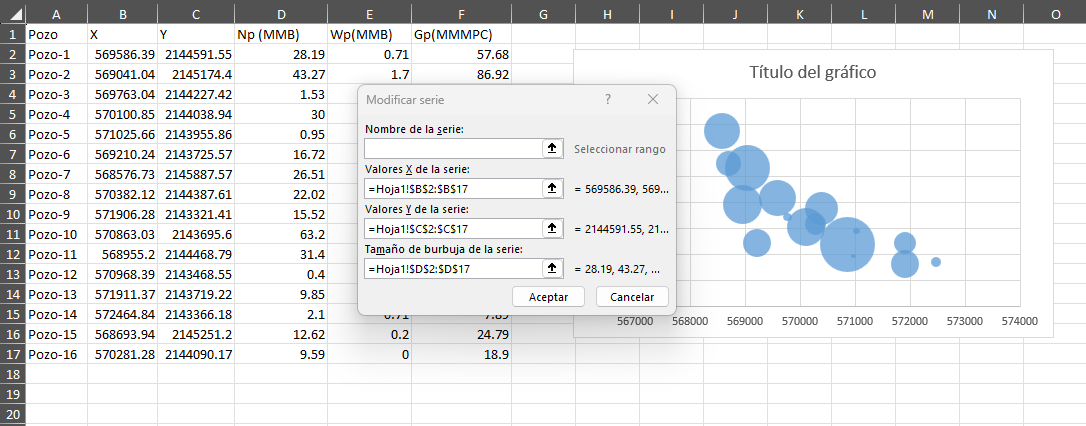

- Click derecho en el gráfico → Seleccionar datos
- En la serie, hacer click en Editar
- Configurar:
- Valores X de la serie:
=Hoja1!$B$2:$B$17(coordenada X) - Valores Y de la serie:
=Hoja1!$C$2:$C$17(coordenada Y) - Tamaños de la burbuja:
=Hoja1!$D$2:$D$17(Np en MMB)
- Valores X de la serie:
- Aceptar
Paso 4 — Agregar etiquetas de pozos
Para identificar cada burbuja con el nombre del pozo:
- Click en el gráfico → Seleccionar la serie de burbujas
- Click derecho → Agregar etiquetas de datos

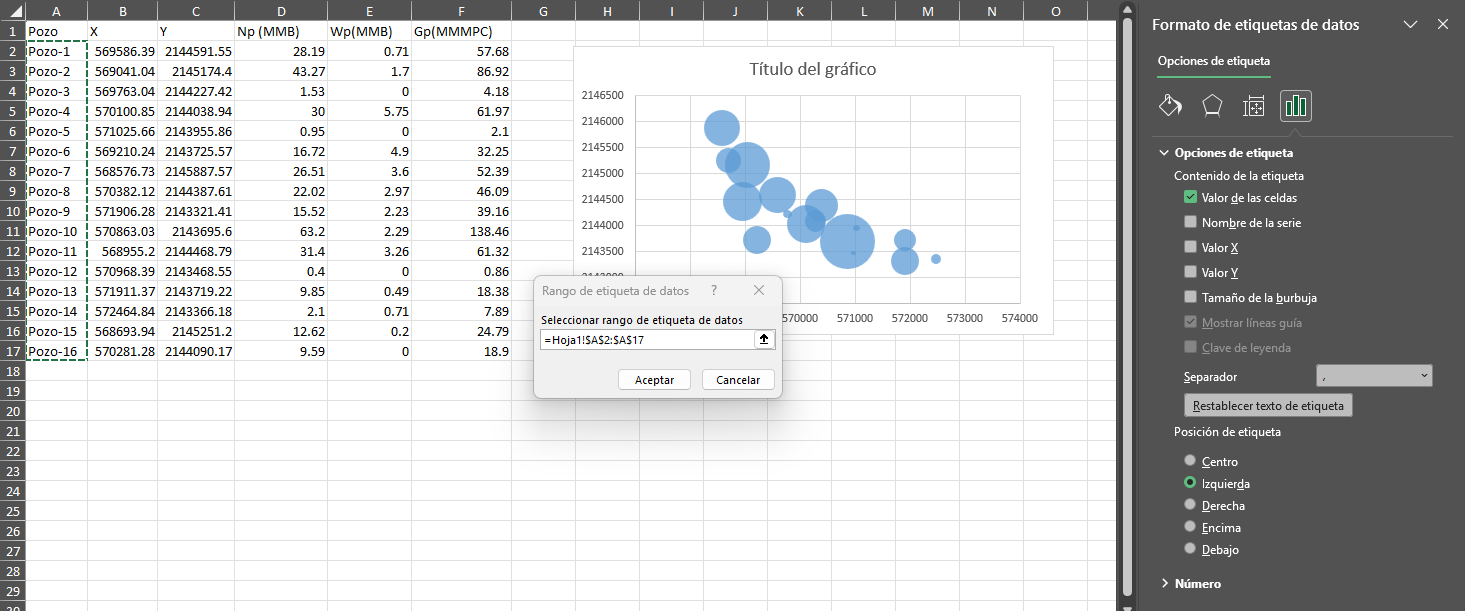

- Click derecho en las etiquetas → Formato de etiquetas de datos
- Desmarcar “Valor Y” y marcar ✅ “Valor de celda”
- Seleccionar el rango de nombres:
=Hoja1!$A$2:$A$17 - Desmarcar las demás opciones para que solo aparezca el nombre del pozo
Opcionalmente, puedes mover las etiquetas manualmente para evitar que se superpongan con las burbujas.
Paso 5 — Formato y presentación
Para que el gráfico se vea profesional:
Título: “Producción Acumulada de Aceite (Np) — Mapa de Burbujas” o similar.
Ejes:
- Eje X: “Coordenada X (m)” — formato numérico sin decimales
- Eje Y: “Coordenada Y (m)” — formato numérico sin decimales
- Ajustar los límites de ambos ejes para que los pozos queden centrados y con un margen adecuado
Burbujas:
- Agregar transparencia (50-70%) para ver superposiciones: Click derecho en las burbujas → Formato de serie de datos → Relleno → Color sólido con transparencia
- Usar un color que resalte: verde para Np, azul para Wp, rojo para Gp
Gridlines: Líneas de cuadrícula suaves para facilitar la lectura de coordenadas.
Paso 6 — Variantes: Wp y Gp
Puedes crear gráficos adicionales cambiando la variable del tamaño de la burbuja:
Para producción de agua (Wp):
- Cambia el rango de tamaño de burbuja a la columna E (
Wp) - Usa color azul para las burbujas
- Título: “Producción Acumulada de Agua (Wp)”
Para producción de gas (Gp):
- Cambia el rango a la columna F (
Gp) - Usa color rojo para las burbujas
- Título: “Producción Acumulada de Gas (Gp)”
Comparar los tres gráficos lado a lado permite identificar patrones. Por ejemplo: ¿los pozos con mayor Np también tienen mayor Wp? ¿Hay pozos con alto Gp pero bajo Np (alto GOR)?
Interpretación del Gráfico

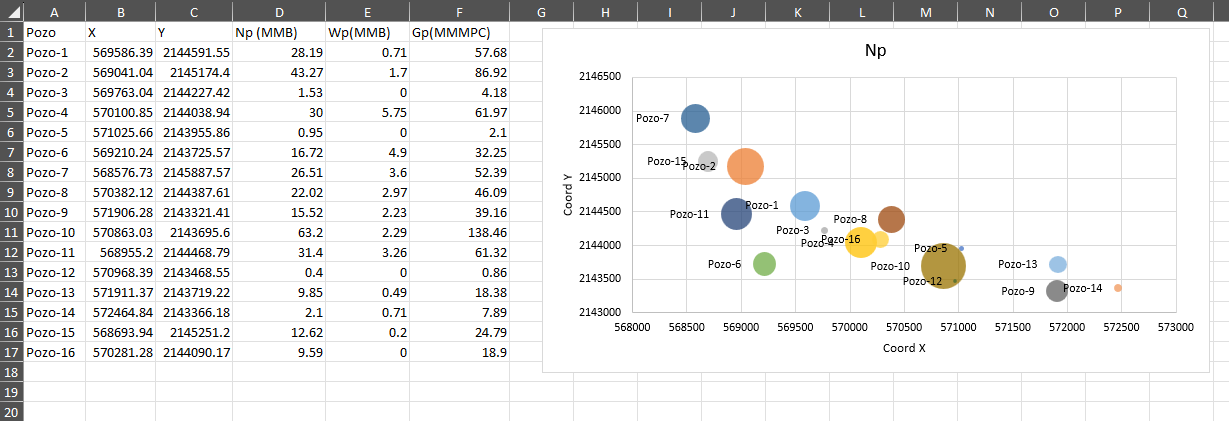

Del gráfico de burbuja con los datos del ejemplo podemos observar:
Pozo-10 es claramente el mayor productor del campo con 63.2 MMB de Np y 138.46 MMMPC de Gp. Se ubica en la zona centro-este del campo.
Pozo-2 es el segundo mayor productor (43.27 MMB) ubicado en la zona noroeste, seguido de Pozo-11 (31.4 MMB) y Pozo-4 (30.0 MMB).
Los pozos Pozo-12, Pozo-5 y Pozo-3 tienen producción muy baja (< 2 MMB), lo cual podría indicar que se encuentran en zonas marginales del yacimiento, tienen problemas de productividad, o fueron pozos de desarrollo tardío.
En cuanto al agua, Pozo-4 es el mayor productor de agua (5.75 MMB) a pesar de no ser el mayor productor de aceite, lo que sugiere un posible avance preferencial del frente de agua en esa zona. Cuatro pozos (3, 5, 12 y 16) no reportan producción de agua.
Complemento con otros gráficos
El gráfico de burbuja es una herramienta de visualización rápida, no reemplaza un análisis formal. Combínalo con los gráficos de producción del Post de Dashboard de Producción para un diagnóstico más completo.
Aplicaciones adicionales
El gráfico de burbuja no se limita a producción acumulada. Puedes usar el tamaño de burbuja para representar:
- Tasa de producción actual → identifica pozos activos vs inactivos
- GOR o WOR → detecta zonas con problemas de agua o gas
- Presión estática → visualiza el mapa de presiones del campo
- Espesor neto (h) → relaciona producción con calidad de roca
- Reservas remanentes → prioriza ubicaciones para infill drilling
Descarga
- 📥 Grafico_de_burbuja_v2.xlsx — Archivo Excel con los datos de 16 pozos
